Klauke Rohrkabelschuh 2R8, Cu, Normalausführung ohne Sichtloch
Klauke Rohrkabelschuh 2R8, Cu, Normalausführung ohne Sichtloch
Normaler Preis
€0,56 EUR
Normaler Preis
Verkaufspreis
€0,56 EUR
Inkl. Steuern.
Versand wird beim Checkout berechnet
Anzahl
- Beratung vom Fachbetrieb
- Auswahl mit Praxisbezug
- Installation vor Ort auf Anfrage
Verfügbarkeit für Abholungen konnte nicht geladen werden
Eine Frage zu diesem Produkt oder zur Installation?
SGS Elektrotechnik unterstützt Sie bei Auswahl und Planung. Im Raum Pfaffenhofen können wir die Installation auf Anfrage übernehmen.
- In Kombination mit verzinnten feindrähtigen 180 °C Hochtemperaturleitungen basierend auf einer in Anlehnung an die IEC 61238-1-1 durchgeführten Prüfung freigegeben.
- Für mehrdrähtige Rundleiter z. B. nach EN 60228 Kl. 2
- Für rundgedrückte mehrdrähtige Sektorleiter
- Idealer Kabelschuh für den Schaltschrankbau
- In Kombination mit der EKM 60 ID und EK 30 ID geeignet für feindrähtige Leiter
- Freigabe der verzinnten Kabelschuhe zur Verwendung mit Hochtemperaturleitungen 180° C (in Anlehnung an IEC 61238-1-1): Die Kabelschuhe können mit verzinnten Leitern der Klasse 5 (feindrähtig) eingesetzt werden.
Merkmale
- Nach DIN EN 61373 Klasse 1B vibrationsgeprüft
- Einfache und sichere Montage durch plane Auflagefläche und präzise Endenbearbeitung
- Sichere Zuordnung durch Artikelkennzeichnung auf dem Kabelschuh
Werkstoff
- Kupfer (EN13600)
Oberfläche
- Galvanisch verzinnt zum Schutz gegen Korrosion
Zusatzinformationen
- Auch als Sonderartikel mit Sichtloch verfügbar, Artikel-Nummer-Zusatz "MS"
Verarbeitungshinweise
- Hülsen für verdichtete Leiter sowie Hülsen für 3-Leiter und 4-Leiter Kabel siehe Kapitel "Hülsen für verdichtete Leiter und Sektorleiter - Cu"
Kompatibilität
| Leitungsart | Beschreibung |
|---|---|
|
|
Mehrdrähtiger Leiter (Klasse 2 nach EN 60228) aus blanken oder metallumhüllten weichgeglühten Kupfer |
|
|
MehrdrähtigerSektorleiter 90° (Klasse 2 nach EN 60228) aus blanken oder metallumhüllten weichgeglühten Kupfer |
|
|
Mehrdrähtiger Sektorleiter 120° (Klasse 2 nach EN 60228) aus blanken oder metallumhüllten weichgeglühten Kupfer |
Bestellinformationen

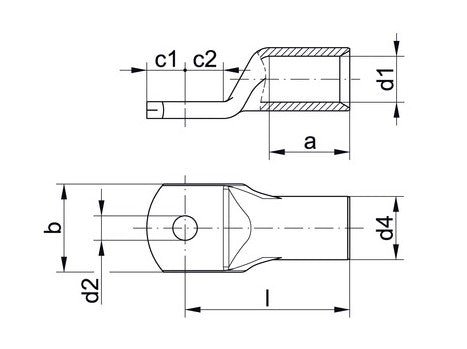

| Art.-Nr. | Nennquerschnitt mm² | Anschl.- Bolzen ø | Abmessungen mm | Gewicht/ 100 St.~ kg | VE/St. | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | a | b | d2 | d4 | c1 | c2 | l | |||||
| 2R8 | 10 | M8 | 4,5 | 10 | 15 | 8,4 | 7,0 | 10,00 | 10,0 | 25 | 0,58 | 100 |
